4.1 现场端监测系统

　　由用电参数监测、数据采集传输和应用配置软件三个子系统组成。

　　4.1.1 用电参数监测子系统

　　根据工艺设计，对反映生产设施、污染物治理设施总体运行状态的电气参数(电流、电压、功率、功率因数、电量、电能质量等)进行监测的子系统。

　　4.1.2 数据采集传输子系统

　　采集、存储用电参数监测子系统的数据，并按照HJ212《污染物在线监测(监测)系统数据传输标准》和本技术指南规定，将数据传输至中心端监测平台。

　　4.1.3 应用软件子系统

　　与用电参数监测子系统进行通讯，实现信息采集、安装调试、设备维护、数据存储、数据分析判断、信息备案、资料下载、事件报警等功能。可综合采用云计算、移动互联网等技术实现。

　　4.2 中心端工况用电监测系统

　　中心端工况用电监测系统用于接收现场端监测系统传输的信息，实现现场数据的汇总、报警管理、统计分析等，远程实时掌握生产设施和治污设施运行状况。

　　5

　　中心端工况用电监测系统能够对生产设施、污染物治理设施的运行状态进行关联分析，及时发现污染治理设施未开启、异常关闭及减速、空转、降频等异常情况，并通知相关人员。

　　中心端工况用电监测系统对执行停产、限产、错峰生产等调控指令的生产设施进行监测，将调控期间违规生产情况通知相关人员，对调控指令执行的总体情况进行统计分析。

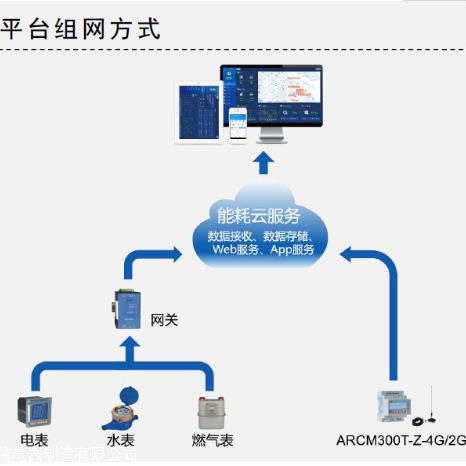

　　中心端工况用电监测系统省市分级建设，原始数据通过数采仪“一址多发”直传省市两级工况用电监测系统，省市平台间点位编码、报警督办、运行维护等工作数据通过省市数据交换保持同步，保证一数一源。市级中心端工况用电监测系统应提供web浏览器、手机APP、微信等用户访问功能，提供短信、微信、APP等告警方式，并提供排污单位用户对报警信息进行处理的功能。现场施工单位、排污单位可按权限登陆市级工况用电监测系统进行情况说明等信息更新维护操作。

　　5 PEMS 技术指南

　　5.1 PEMS 采集的数据参数

　　PEMS现场端用电参数监测设备应能采集以下基本数据项：

　　(1)正反向有功、无功电能;

　　(2)各相及总有功功率、无功功率、功率因数;

　　(3)各相电流、电压;

　　(4)非电气量数据;

　　(5)总有功电量;

　　(6)总无功电量。

　　现场端用电参数监测设备可选择采集以下数据项：

　　(1)需量及其发生时间;

　　(2)漏电电流检测;

　　(3)谐波总畸变率;

　　(4)总谐波电流(总表线路);

　　(5)总谐波电压(总表线路)。

　　5.2 现场端设备要求

　　现场端设备包括用电参数监测设备、数据采集传输仪，以及后备电源、电流互感器等其它辅助设备。

　　5.2.1 用电参数监测设备应采用一体化、小型化设计，除总表、母线槽分路、铜牌出线分路、或 300 平方毫米以上电缆出线分路外，其它分路数据需采用 1:1 直传方式仪表(一次侧数据直采直传)。铜牌出线分路或 300 平方毫米以上电缆出线分路可采用互感式仪表。设备应在醒目处标识产品铭牌，铭牌标识应符合 GB/T13306 的要求。

　　5.2.2 数据采集传输仪外壳防护应符合 GB4208 的要求，达到 IP55 防护以上等级，外壳应耐腐蚀、密封性能良好、表面无裂纹、变形、污浊、毛刺等现象，表面涂层均匀、无腐蚀、生锈、脱落及磨损现象。产品组装坚固、零部件无松动。按键、开关等控制灵活可靠。

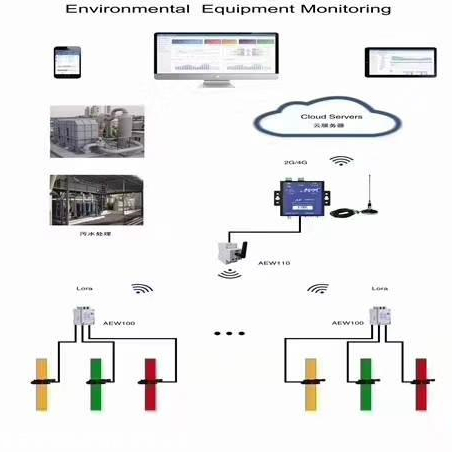

　　5.2.3 因现场环境复杂恶劣，为确保现场工况安全及设备通讯稳定可靠，现场端设备应具有 3C 认证，并满足防潮、防霉、防盐雾等要求。现场端设备须优先采用无线自组网通信技术，现场传输距离不小于 300m;须支持编码纠错及自动跳频技术，数据传输误码率应不大于 10-5 ，保证通信稳定。

　　5.2.4 现场端设备应配备后备电源(电池、电容、UPS 等)，外部电源停止供电后，后备电源可以持续供电。用电参数监测设备后备电源应能持续供电 10 秒以上，保证停电事件能准确及时上报;数据采集传输仪后备电源应能持续供电 3 天以上，保证现场端设备数据采集完整性。外部电源正常供电时，可以对后备电源充电。
