能源问题已经成为制约经济和社会发展的重要因素。能源供应的紧张和能源价格的上涨，使得酒店运营过程中，能源方面的利息已经成为日常支出中占有很大比重的一部分，对能源使用方面的节约和控制成为酒店管理中节约开支、增加利润的重要环节。同时国家对节能减排的要求越来越高，绿色、节能、环保成为酒店业发展的新趋势。能耗监测系统的引入能为酒店提供能源使用情况的精确分析，为酒店寻找节能空间，寻求合理的节能方案，提供有力的支持。一、系统概述

随着社会经济的快速发展。

酒店能耗监测系统包括：供电系统、供水系统、供气系统、供冷系统、供热系统等。能源管理的核心就是对酒店中用电量、耗水量等的运行及状态进行平安、合理地实时监测及科学化的管理。

二、设计规范

※ 建筑智能化系统工程设计管理暂行规定》建设部1997

※《民用建筑电气设计规范》JGJT1692建设部

※《智能建筑设计规范》DBJ08495上海市建委1996

※《建筑和建筑群综合布线工程设计规范》中国工程建设规范协会1997

※《中华人民共和国国家计量检验规程—热能表》JJG225-2001国家质量监督局2002

※《大楼通信综合布线系统》UDT926邮电部1997

※《民用建筑电气设计规范》

三、系统设计

3.1系统总体设计说明

本项目是经济型酒店办公管理的综合性项目。一套综合有效的能耗监测系统将在酒店管理中将起到不可或缺的作用，不只能有准确有效地对酒店能耗情况进行实时在线统计，降低人工抄表造成的不准确性和滞后性，而且能够自动发生各种能耗报表，对能耗数据进行横、纵向的比拟，协助酒店管理进行能耗分析，达到节约能源、降低本钱的目的本设计从酒店建筑结构和项目实际功能动身，对总共12个楼层，各个楼层的电量使用情况进行实时采集和在线监测。整套能耗监测系统，电量采集的同时，可以辅助酒店管理实现自动管理，降低管理和人力成本，进行能源统计，根据系统自动生成的各种能耗情况报表，实现节能，防止能源浪费。通过实时计量数据的综合、分析，寻找酒店运营的节能空间，降低能源本钱，并通过自动化实时检测本系统状态，保证本系统稳定、精确的使用。

3.2设计原则

1先进性

本系统设计遵循系统工程的设计准则，通过科学合理地设计，系统整体满足酒店能耗监测的需要，大力采用物联网技术、3G移动通信技术等一系列成熟、可继承、具备广阔发展前景的先进技术，使系统能在未来数年内不落后，通过软件升级即可实现更多新功能，维护用户的投资。

2实用性

依照用户要求，坚持实用性为主的原则，防止使用不成熟、过分超前的技术和产品，满足用户提出的详细技术要求的基础上，尽力充分考虑周全，给出科学合理的优化建议。

3可靠性

系统可靠性是系统临时稳定运行的基石，从系统设计理念到系统架构的设计，再到产品选型，都坚持系统可靠性原则；所采用的无线传感网方案，无线通信性能经过临时测试，工作稳定，保证数据准确。

4平安性

管理系统软件按不同的优先级别设有密码，可以防止无关人员乱操作、修改费用、破坏系统或资料；数据加密传输，可采用32/64/128位密钥加密技术，保证数据平安，和用户信息不外泄。

5开放性

本系统设计将采用规范化设计，严格遵循相关技术的国际、国内和行业标准，确保系统之间的透明性和互通互联，并充分考虑与其它系统的连接；设计和设备选型时，系统以电量采集为中心，预留水、热、气等其他能源自动计量的管理接口，科学预测未来扩容需求，进行余量设计。

6易管理性、易维护性

天性耗监测系统只在原有能耗计量设备上加装采集设备，对水、电、热等线管结构不做任何改动，装置方便；采用无线自组网方式传输数据，无需进行铺线等改造工作，真正即插即用；采用全中文、图形化软件实现整个监控系统管理与维护，自动检测系统中每一台设备的运行状态，并示出详细参数，以辅佐管理人员及时准确地判断和解决问题；采用稳定、易用的硬件和软件，完全不需借助任何专用维护工具，既降低了对管理人员进行专业知识的培训费用，又节省了日常频繁维护所产生的费用。

3.3系统设计方案

能耗监测系统主要针对酒店的主要用能设备进行智能管理以及针对酒店总能源、能耗、能费、能效、能管进行统计分析与规划管理，为酒店从思想、形为、管理、技术、创新等方面提供科学的自动化管理平台，从而直正实现酒店的整体节能降耗的目标；对酒店耗能进行横向和纵向对比，发现能耗发生的效率，可以为酒店定价等提供一定的理论依据，分析酒店运营过程中能源利用效率和节能潜力；提供从运行数据到管理数据的平台，酒店管理者也实时了解酒店运营的能耗情况，而不用等待汇报数据；可以自定义各种生产上的能耗报表，可以提供酒店的能耗汇总情况，符合实国家发改委、统计局和环保总局制订的单位GDP能耗统计指标体系》

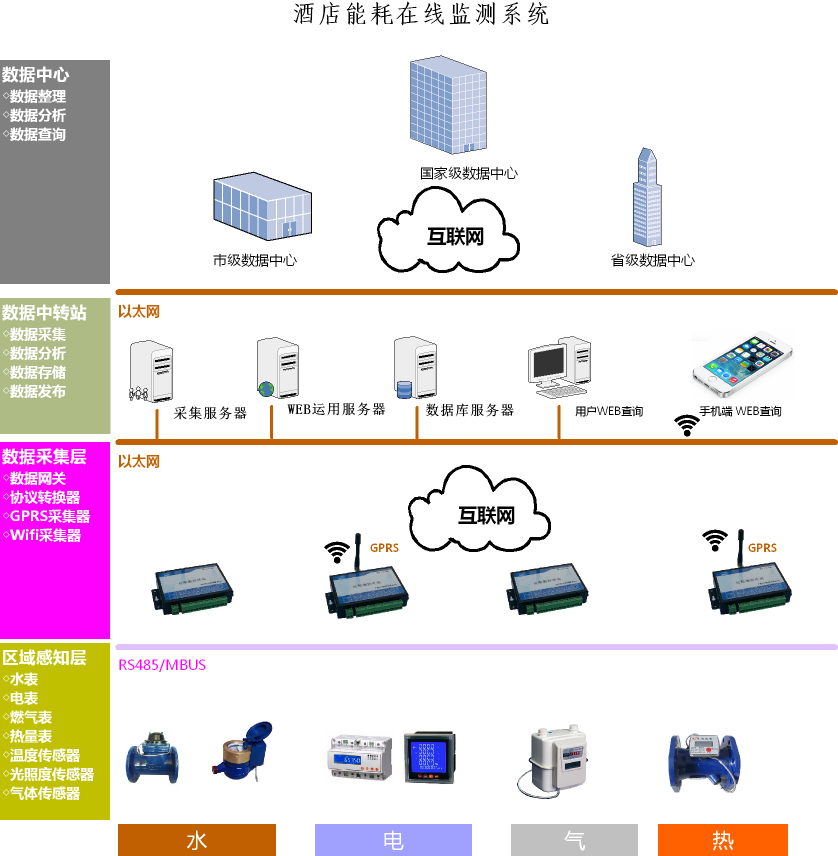

3.4系统结构

能耗监测系统通讯采用无线通信方式，设计采用4层结构：

信息存储与处理层：能耗监测数据的存储与处理平台，主要由酒店服务器、电脑，能耗监测管理平台组成。

广域通信网：主要由各运营商的有线、无线网络，及企业内部局域网组成。

无线传感网络：主要由cetcStack无线传感网协议开发的WSN网络设备组成，包括WSN采集器、路由器和协调器。

信息采集层：主要有各种能耗计量设备组成，包括电子式电表、水表、热量表等。

本系统所采用的无线传感器网络具有自组网、自维护、自适应、可扩展性等功能，网络运行无需人工干预，并可定制在433464MHz470510MHz等不同通信频段。网络由协调器、路由器和终端设备组成，支持星型、树型和网格型网络，网络最大级数为15级，最多可容纳65536个节点，节点的逻辑地址采用6字节的ID网络是对等网络，装置简单，真正即插即用。网络与上位机之间的通信协议接口丰富，用户可随时检查网络的各种信息，可随时对网络作各种形式的管理和控制，方便快捷，稳定可靠。

3.5系统功能特点

1远程查询

用户可以随时随地通过Internet网登录系统，检查酒店能耗数据，系统实时地对能耗数据进行分析，设置及动态改变网络ID工作频率等关键网络参数；

2拓扑管理

系统能够实时管理无线传感网设备以及可变的无线传感网络拓扑结构，以便更好地协助设备装置人员进行设备装置和调试；

3数据查询

应具备对建筑、楼层、用户编号、用户姓名、数据时间、计费类型的任意时间的历史数据的查询功能；

4报表打印

具有默认规范报表打印格式，并附带报表格式设计软件，用户可根据需要，自定义修改报表打印格式；

5权限设定

应具有多级操作员密码设定权限。防止无关人员随意改动及查看；

6数据交换

用户需查询的数据可以以标准、通用的格式直接导出，可满足智能系统集成要求；

7实时数据显示?

图形界面上应可实时显示能耗数据和数据来源等属性，以图形状态显示酒店水、点等耗能曲线和各楼层的用量曲线，便于协助酒店管理者制定使用用量的计划；

8报警管理

可实时检测系统的工作状态，包括：WSN采集器、WSN路由器等。对于设备的故障信号和类型，可通过弹出窗口和声音等方式报警；

9集中抄表

能够通过Web界面采集层能耗设备进行远程抄表；

10系统监控

对用户的使用情况进行实时全面的状态监控信息及完善的日志查询，对人为的恶性破坏及时进行。
