一、建设背景

了解自身的需求背景以及当下在能源管理方面面临的问题。以建筑场景来看：需要考核建筑能耗水平、建筑节能量测算以及建筑能效优化等功能，其中主要包括电量、水量、燃气量、集中供热量、集中供冷量等使用状态信息，通过对纳入能耗监测系统的分项计量及监测数据统计分析和处理，优化建筑设备协调运行的能力；考核大功率用电设备的能效比；满足物业对租户电能收费管理的需求，提升物业管理的整体水平。

能耗监测网络

二、系统支撑

能耗监测系统是以计算机、通讯设备、测控单元为基本工具，为特定场景实现的实时数据采集，开关状态监测及远程管理与监控提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统。把能耗监测平台系统，运用到水电等能耗数据采集中，通过数据的采集知道能源消耗的问题所在，寻找解决办法，从而达到节能的目的。

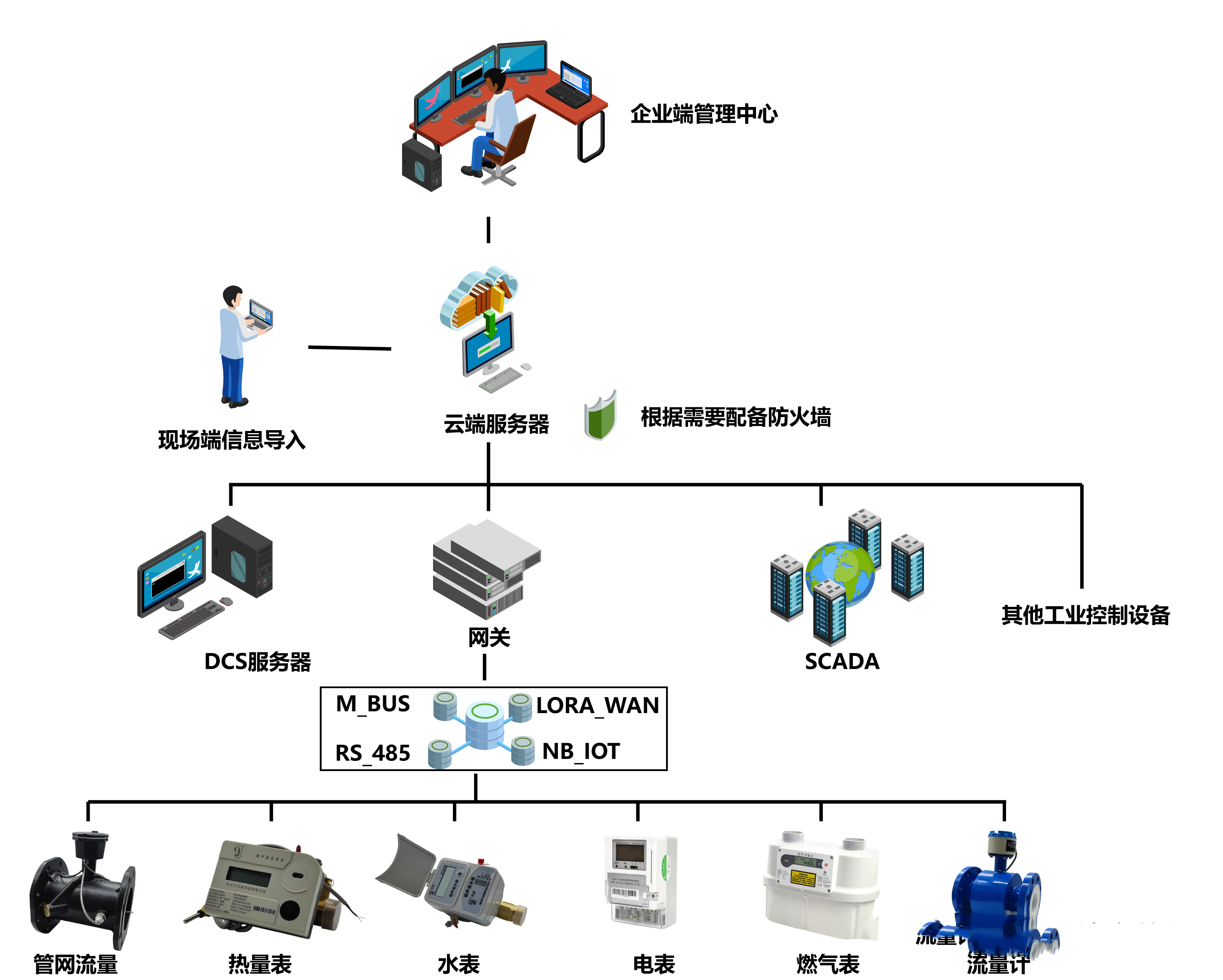

重点用能单位能耗在线监测架构

三、需求把握

基于广域或局域网络的应用实现能源管理网络的组建，通过对管理对象安装具备通讯功能的数字式能源计量设备，将各类能源介质的实时消费数据集中到中转站，再上传到能源监测数据中心，然后借助管理平台软件对能耗数据进行整理、统计和分析，并对能源动态趋势变化进行预测评估，从而为能效评价与预警管理提供信息支持。实时能耗监测平台具体由数据的分项计量与监测系统、数据传输与存储系统、报表体系和数据处理与分析系统等模块构成。

1、分项计量与监测

该系统是由计量表具、数据采集及转换装置、数据传输网络组成。主要是对各能耗的实际用量进行自动采集、实时计量。为了确保能耗数据能够进行计算机或人工识别和处理，保证数据有效的管理和高效率的查询服务，实现数据的整理、存储及交换的一致性，有必要制定统一的编码规则，以区分类别等信息，并按照编码规则对能耗数据进行编码。

2、数据传输与存储

该系统是由网关设备、网络布线、数据转换、数据中心组成。主要实现对不同采集点计量的数据，通过计量设备与数据网关的对接，将能耗数据传输到数据中心，实现资源共享，为确保数据的真实性、有效性和准确性，应对数据进行校验与防护，为用户进行进一步的能耗分析做准备。

3、报表体系

该系统主要由数据库组成。主要是对能耗数据进行统计，包括分类、分项统计；耗能责任单位统计；日常统计等。为了便于查询与分析，将统计之后的信息按照能耗类别形成统一的报表。

4、数据处理与分析

该系统是由数据库、操作系统、平台软件、统计软件组成。主要根据用户需要，将统计软件的处理功能嵌入到平台软件中，除了实现能耗数据行分类分项分部门分用途统计之外，还可以预测能源消耗趋势，并定期进行异常分析和能耗指标的考核与分析，以评价其节能的能力与潜力。

5、指标管理与预警

该系统是由数据库和平台软件组成。主要是根据系统调研和相关节能规定，确定不同能耗责任单位、不同能耗项目的能耗标准，并通过“数据处理与分析”子系统的运行，对能耗数据按照月、季、年；峰、平、谷值的变化规律，对数据进行离散趋势分析、对数据未来的变化进行预测，建立预警机制，并以此为依据，为下一步节能措施的制定提供决策支撑。

功能需求清单

四、分项实施

1、能耗数据采集点设计

首先摸清监测点位的分布情况，对重点分布以及排管布线进行实地考察，重点调查能源消耗、资金分布与使用、管理精细化程度等，在此基础上对能耗数据采集点进行设计。

2、监测平台的设计与设备购置

在整理、汇总、分析调研数据的基础上进行购置。计量表具、传输设备、网关设备等的具体要求如下：

（1）计量表具。计量表具为能源消费、水资源消费的计量装置，包括多功能电表、多功能远传水表、多功能远传热量表、多功能远传燃气表等，其中每个仪表需要满足相应产品的国家标准。。

（2）传输设备。计量装置与网关设备之间应采用符合相关有线或无线的物理接口和通信协议。

（3）网关设备。网关设备承担能耗数据的采集及转换任务，将来自计量表具的数据进行数据转换并接入网络、传输至数据中心。网关设备应使用基于IP协议的有线或者无线方式接入网络。

3、工程安装

（1）设备安装。按照规划设计方案，对能耗数据采集点以及计量仪表进行设备安装与调试，以满足平台的数据要求。

（2）平台软件安装。

4、监测软件验收调试

一方面，对监测软件进行运行调试，以检验软件功能实施的有效性，并发现设计中的漏洞与不足，并不断完善；另一方面，进行监测软件、硬件对接调试，以检验数据传输与转换的有效性。

5、能耗监测平台系统验收

成立能耗监测管理平台建设项目工作小组，就系统的整体设计、自动化控制构成、管理平台的功能等方面进行了全面系统的学习，在项目交付完成时对项目进行验收，最终实现能耗监测管理平台的现场应用。
